s型濾磚：反硝化深床濾池的兩種出水結構介紹
反硝化濾池作為污水處理中的重要工藝單元，其出水結構設計直接影響脫氮效果和運行穩定性。根據工程實踐，反硝化濾池主要分為底部出水和側端出水兩種結構形式，二者在池型設計、土建要求和功能實現上存在顯著差異。
一、底部出水結構的技術特點
底部出水濾池通常采用長方形池體設計，其核心特征是在池體中間或一端設置混凝土出水渠。這種結構的土建施工需嚴格控制精度標準：池體兩端底板平整度誤差不得超過2厘米，這是確保配水均勻性和防止短流的關鍵指標。出水渠一般采用不銹鋼或HDPE材質堰板，通過可調節高度的三角堰實現水位控制。底部布水系統多采用穿孔管或濾頭濾板組合，配合鵝卵石承托層形成均勻的上升流態。該結構特別適用于大流量污水處理項目，其優勢在于：1、利用重力流原理降低能耗；2、出水渠集中收集便于水質監測；3、反沖洗時能形成完整旋流。但需注意底部沉淀物堆積問題，需設置坡度不小于1%的集泥斗，并配套穿孔排泥管定期維護。
二、側端出水結構的創新設計

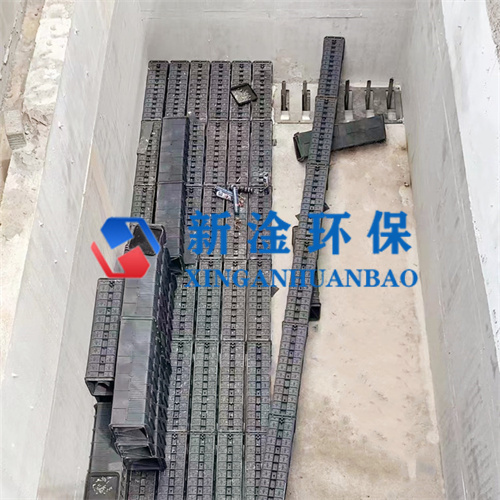

正方形池體的側端出水結構近年來在緊湊型污水處理廠得到廣泛應用。這種設計取消了傳統底部出水渠，改為在池壁1.5米高度處嵌入的出水管，相鄰池壁則布置曝氣管網。其核心優勢體現在：1、池底完全平整（誤差≤2cm）便于安裝模塊化濾磚；2、側向出水縮短水力路徑約30%；3、曝氣與出水分離避免氣水干擾。此類結構需在混凝土澆筑時預埋套管，管中心標高控制精度需達到±5mm。運行數據表明，側端出水的硝態氮去除率可比傳統結構提高15%，但需配套智能水位控制系統來應對流量波動。
三、結構選型的工程考量
兩種結構的差異化選擇需綜合評估三項核心要素：
1. 水力負荷適應性：底部出水結構更適應0.5-2.5m³/(㎡·h)的中低負荷，而側端出水在3-4m³/(㎡·h)的高負荷下仍能保持穩定流態；
2. 脫氮效率對比：正方形側端出水因死區體積減少27%，在碳源投加量相同條件下可實現TN<5mg/L的嚴格標準；
3. 全生命周期成本：長方形底部出水結構的土建造價低12%，但側端出水節省了出水渠維護和底部沖洗的長期費用。
四、施工控制的關鍵節點
無論采用何種結構，平整度控制都是質量驗收的否決項。工程實踐表明：
- 對于底部出水結構，需采用激光整平機施工，并在混凝土初凝前完成3次找平檢測；
- 側端出水結構要控制預埋件的防滲處理，使用遇水膨脹橡膠密封圈；
- 兩種結構的接縫處均需設置厚PE泡沫板緩沖層，防止溫度應力開裂。
五、運行優化的前沿實踐
新型技術發展正在融合兩種結構的優勢。創新采用"底部集水+側端調控"的復合模式：在保留底部出水渠的同時，增加側壁可調式溢流口。這種設計使反硝化效率提升至92%，且能靈活應對20%-120%的流量變化。智能控制系統通過在線硝酸鹽探頭反饋，可自動調節出水比例實現動態脫氮。
